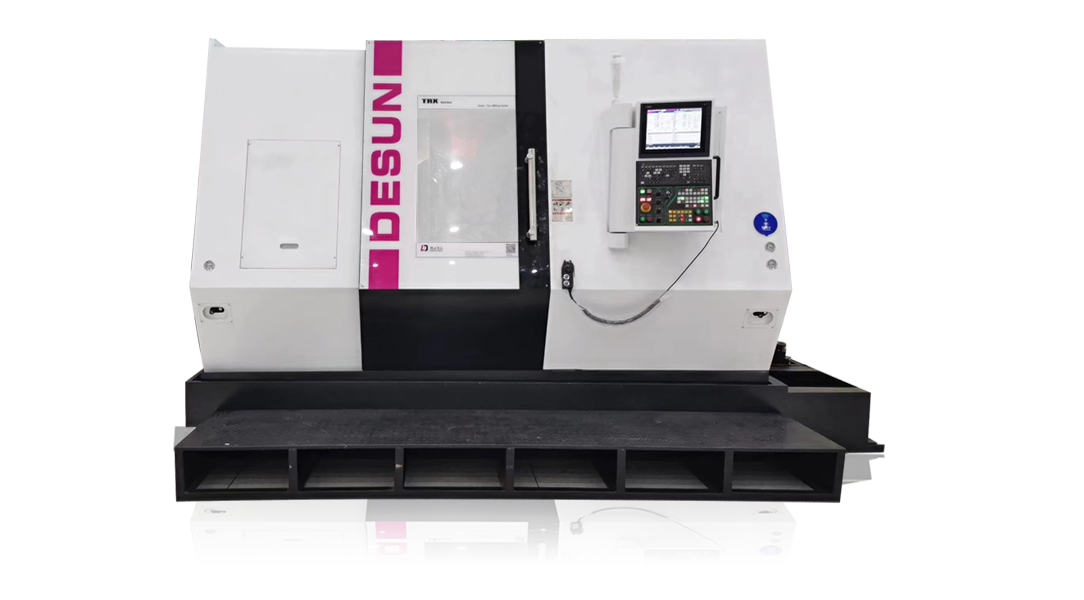

TRX-1250
双主轴+双刀塔+双Y轴+B轴旋转
机床亮点
您的受益之处
1. 高效率全功能车削复合中心。加工效率是传统机床2倍
2. 整个底座采用倒三角设计，比传统数控机床重量增加1倍，刚性增加5倍，经过二次回火失效处理，使机床结构内部更加稳定
3. 机床在高速复合移动中，机床变形量缩减纳米级
4. 半小时内停机，产品尺寸稳定，差异几乎可以忽略不计（冷热机变化：+-0.05mm/120分钟停机内）。
5. 增加了B轴摇摆，五轴联动铣削，功能更加强大！
TRX系列-五轴联动车削复合中心

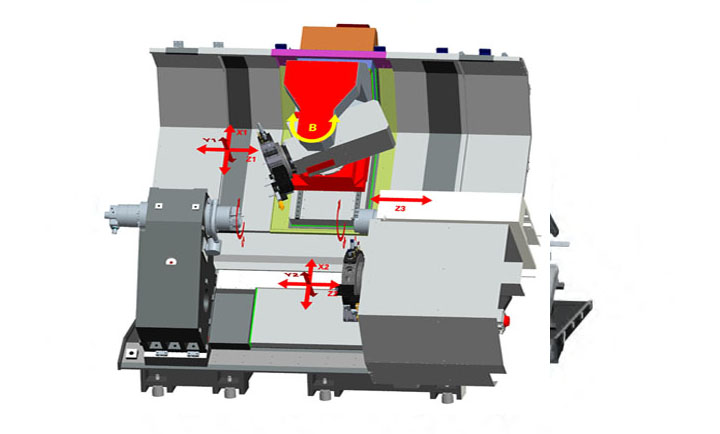

新一代TRX系列采用转塔摇摆五轴联动创新设计，比较TZX系列机床，功能更加强大，采用转塔摇摆方式，对于机床结构设计提高了更加高要求，坚固底座提供足够机床刚性，由于刀塔采用B轴驱动旋转铣削，使机床加工曲面成为了可能。

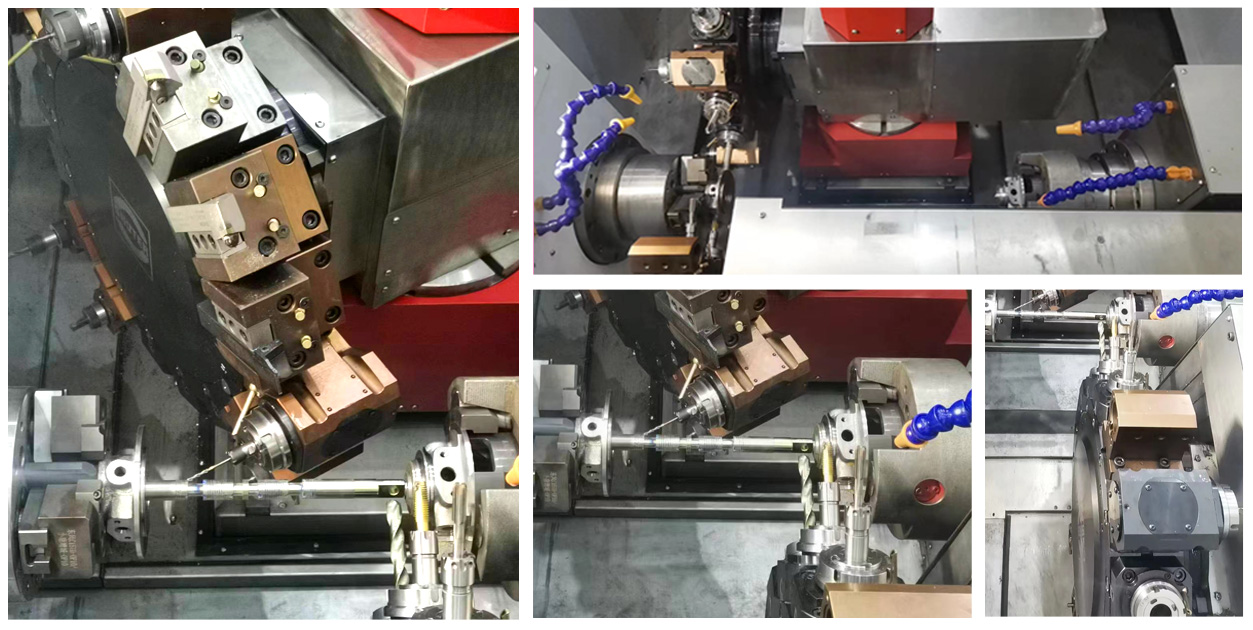

TRX系列有两个车削主轴和上下两个动力刀塔，上刀塔带有B轴，可以摇摆五轴联动铣削，双动力刀塔功率强劲，可以在工件上采用车、铣、钻磨、镗、曲面加工等五轴联动加工产品！真正让车削、五轴联动铣削复合加工得以在一台机床上实现。
技术参数
数控系统多轴中心带两个主轴、两个刀塔、C 轴、Y 轴和驱动工具
产品型号
THX-800J
THX-1250J
THX-2000J
THX-2500J
THX-3000J
系统
选择配置（SIEMENS 828D ）
最大旋转直径 mm
Φ550
Φ550
Φ550
Φ900
Φ900
最大加工长度 mm
800
1250
2000
2500
3000
X1轴行程 mm
700
700
700
700
700
Z1轴行程 mm
800
1250
2000
2500
3000
Y1轴行程 mm
±100
±100
±100
±100
±100
C1轴
360º
360º
360º
360º
360º
C2轴
360º
360º
360º
360º
360º
A轴旋转角度mm(光栅尺）
±360
±360
±360
±360
±360
B轴旋转角度 mm（光栅尺）
±360/0.001分割
±360/0.001分割
±360/0.001分割
±360/0.001分割
±360/0.001分割
X2轴行程 mm
250
250
250
250
250
Z2轴行程 mm
800
1250
2000
2500
3000
Z3轴行程 mm
800
1250
2000
2500
3000
主轴形式/刀具接口
HSK-T63
HSK-T63
HSK-T63
HSK-T63
HSK-T63
主轴旋转速度 rpm
50-12000
50-12000
50-12000
50-12000
50-12000
主轴功率
7.5/15kw
7.5/15kw
7.5/15kw
7.5/15kw
7.5/15kw
主轴输出扭矩
62.3N/m/S1-1200 / 30/S6-3000
62.3N/m/S1-1200 / 30/S6-3000
62.3N/m/S1-1200 / 30/S6-3000
62.3N/m/S1-1200 / 30/S6-3000
62.3N/m/S1-1200 / 30/S6-3000
刀塔形式
标准配置BMT45/12T/选择配置BMT-55-16T
刀具尺寸
25x25
25x25
25x25
25x25
25x25
动力电机
3.7kw
3.7kw
3.7kw
5.5kw
5.5kw
最高转速
6000rpm
6000rpm
6000rpm
6000rpm
6000rpm
内孔刀具尺寸
Φ32 / Φ55
Φ32 / Φ55
Φ32 / Φ55
Φ32 / Φ55
Φ32 / Φ55
主轴形式
A2-4(Φ30)/A2-5(Φ42)/A2-6(Φ52)/A2-8(Φ75)/A2-10(Φ105)
主轴电机功率
7.5kw/11kw/15kw/22kw/26kw/35kw
主轴卡盘
5in/6in/8in/10in/15in
主轴规格（电主轴）
第一主轴A2-5/A2-6（电主轴), A2-8(机械主轴，副主轴配置A2-6机械主轴）副主轴A2-4/A2-5（电主轴）
外置切削泵
900W
900W
900W
900Wx2
900Wx2
内置高压泵
70Bar
70Bar
70Bar
70Bar
70Bar
刀库形式
圆盘中空刀库
圆盘中空刀库
圆盘中空刀库
圆盘中空刀库
圆盘中空刀库
刀具最大容量
标准配置24T（选择配置40T/60T/80T)
ATC抓刀方式
回转式
回转式
回转式
回转式
回转式
ATC驱动方式
伺服驱动
伺服驱动
伺服驱动
伺服驱动
伺服驱动
