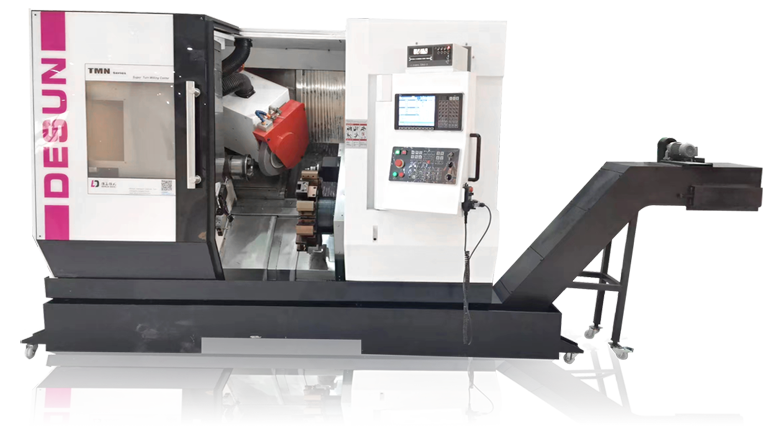

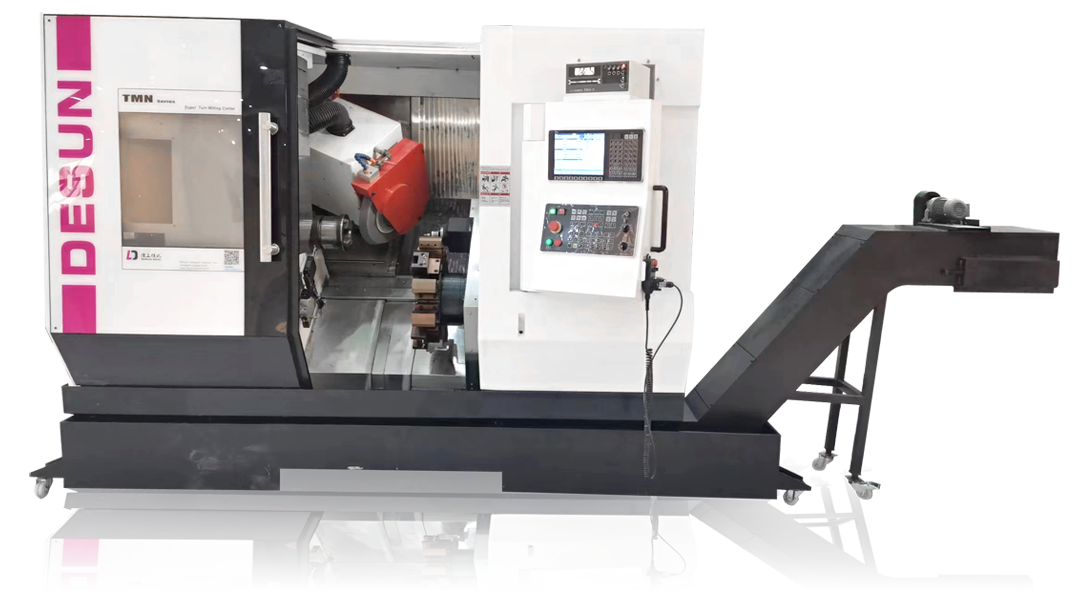

TMN-52
单主轴+单刀塔+双外圆砂轮+B轴旋转+伺服尾顶尖
机床亮点
您的受益之处
1. 机床采用双主轴，双C轴，双刀塔，双Y轴，双动力，功能强大，性能卓越，机床的功能极其强大.
2. 因为机床稳定性及钢性好, 使用刀具寿命长, 比如刀具寿命比较早期机床提高到38%。
3. X轴丝杆直径达到40mm,在长期高速运行下，大直径丝杆保证机床精密度和使用寿命。
4. 采用P级的35mm滚柱导轨,确保机床长期高效率重切削加工任务
5. TMN30/ 40/50型全部采用电主轴驱动，响应速度快，故障率低，容易维护保养。
6. 标准配置40Bar的高压系统，保证机床在加工深孔时，可以轻松应对。
7. TMN系列标准配置BMT-45-16T刀塔，最大可以安装16把不同刀具。多刀具刀塔可设计解决复杂工件加工。
8. 全自动接料手标准配置，使加工任务完成后，由接料手自动取出来放在成品箱内。真正的无人化加工。
10. TMN系列铸铁底座内部加强筋采用倒三角设计，导轨安装面直插地面，保证机床超强刚性，热变形控制在传统机床15%以下。

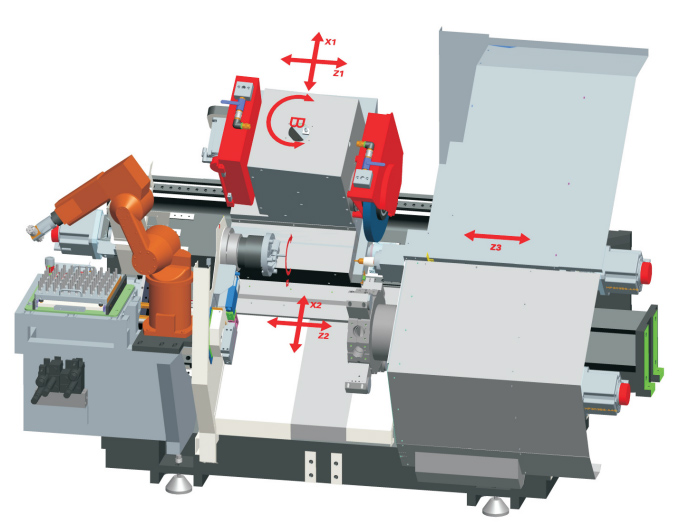

高效率加工生产单元
DESUN 德上精密机床有限公司推出来量产型机床, 利用棒料加工 , 高速车削生产复杂零件提供了新的加工方式.
TMN系列 作为拥有通过B轴驱动的双砂轮 + 动力刀塔的全新设计理念，本着使用者角度开发的高效率, 高精度机床, 一次装夹全部完成的创新理念, 提高单机的加工效率。
德上公司TMN系列机型集车铣复合+磨削加工的超级加工单元杰出代表作品之一, 机床设计结构紧凑，占地面积小，内部提供了宽敞的加工区域 ,拥有无与伦比的车磨复合功能
德上机床成立之日,就立志于成为高端机床提供者 ! 生产的机床目标就是替代国外进口高端机床 , 旗下所有机床生产工艺、品质、配件品牌均按照高精密度和严苛生产方式和管理，达到并超过进口品牌机床品质是我们一直以来的追求和目标！
机床设计理念
1. TMN机床设计符合人体工程学。
2. 棒料直径, 标准配置30mm,42mm、52mm之间，也可以选择65mm。
3. 标准配置高功率电主轴，30型、42型，52型属于标准配置，65型主轴为机械主轴。
4. 装配BMT-45-16T刀塔，多达16个刀位的刀塔,，保证了复杂工件加工的刀具数量。

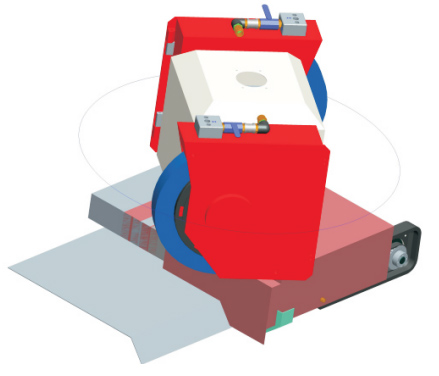

5. 双外圆砂轮通过B轴驱动,粗加工及精加工,在一台机床上完成,避免因为二次装夹误差影响品质。
6. 高质量，高效率的背部加工，减少多次装夹带来工件精度损失。
7. 高速度移动，（45米）电主轴高速度响应，C轴分度0.001mm。
8. 2.2kw的双外圆砂轮，同时完成粗加工和精加工，并且可以实施在线检测功能。
9. MT4的液压伺服尾顶尖，通过伺服驱动，针对于长工件磨削，提供磨削支撑。
10.伺服刀塔和双外圆砂轮配合加工，让复杂零件加工不在是一件困难的事情。
11.DESUN标准搭配日本三菱高端M800的系统，支持五轴以外的所有超精密加工功能。
高精度加工保证
TMN系列车.磨复合中心结构利用先进的有限元技术分析，经过反复验证测试,在实现很高的钢性同时实现机身轻量化。本机型全部采用滚柱导轨,, 与传统滚珠导轨相比较, 滚柱导轨具有相对负载的弹性量更加小的优异特性,在滑动单元中通过组装数量重多的滚柱体,可实现比较滚珠导轨几倍的钢性。正交Y轴，利用其直进特性和高速度进给，可实现高效加工，另外利用具有优异钢性的构造,实现与加工中心相同甚至更加高的加工精度。作为超出车铣复合中心范畴的新型复合加工机,拥有优异的车铣加工能力。
智能化冷却系统
TLX系列采用1个回转刀架 (伺服动力刀塔) 加工区域敞开可提高操作人员的工作效率,机床调整时间变短 , 双刀架加工生产效率翻翻 , 机床底座采用斜床身40度设计,更容易排屑和保养 , 双层防护板, 针对早期机床漏水问题 ,TZX机床特别关注漏水问题, 可以说TLX系列机床把早期机床的一些缺陷,毛病全部改善并彻底解决. 为客户奉献完美！

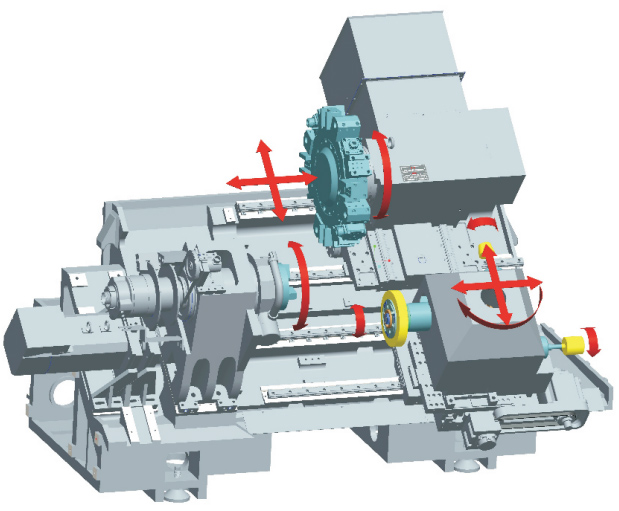

TMA-B系列车磨复合机
TMA-B 系列是德上公司研发的针对盘类工件，带B轴旋转砂轮头架的车磨复合机床。
①TMA系列这是一台车削复合中心? 也是一台万能内圆，外圆复合车. 磨复合加工单元！
②TMA-TB安装1个外圆砂轮，1个内孔砂轮磨削功能的磨床，可以磨削外圆及端面的轴类型工件。
③TMA-TB可以利用刀塔安装尾顶尖顶住工件，然后进行外圆磨削长轴类型。
④TMA-TB标准配置伺服动力刀塔，可以针对工件进行外圆，端面打孔及车、铣加工。
⑤TMA-TBY系列可选择配置刀塔Y轴，进行更复杂的工件车铣复合加工。
⑥TMA-SBY系列,可选择配置副主轴, 可针对工件正反面加工,做到一次装夹全部完成.

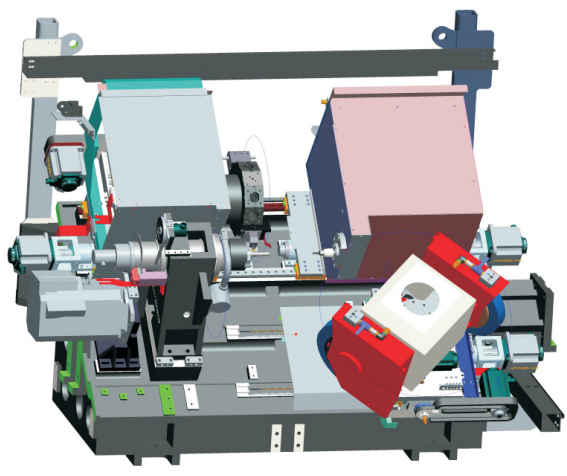

TMN-B 系列车磨复合机
TMN-TBY系列是德上公司新研发的功能强大车磨复合机床, 是目前高端的车磨复合机器。 TMN系列主要针对长轴类，非标准复杂、异型工件的加工和磨削！
①这是一台车削复合中心? 也是一台万能外圆复合磨床！
②TMN-TB安装带B轴旋转双砂轮磨削功能的万能磨床，在磨削时，可以任意调整砂轮角度。
③TMN-TB标准配置伺服驱动液压尾顶尖，可以任意编程控制调整尾顶尖的行程。
④TMN-TB标准配置伺服动力刀塔，可以针对工件进行外圆，端面打孔及铣削加工。
⑤TMN-TBY系列可选择配置刀塔Y轴，进行更复杂的工件车铣复合加工。
⑥TMN-SBY系列,可选择配置副主轴, 可针对工件正反面加工,做到一次装夹全部完成。

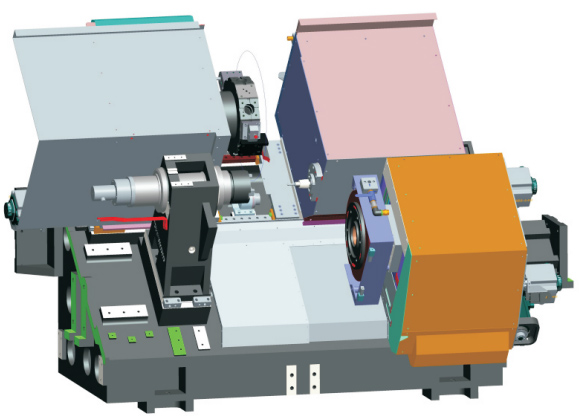

TMN-T 系列车磨复合机
TMG系列是德上公司新研发的功能强大车磨复合机床, (主要针对车轴类工件加工)。
①TMG系列这是一台车削复合中心? 也是一台万能外圆复合磨床!！
②TMG-TB安装1个外圆沙轮磨削功能的磨床，可以磨削外圆及端面的轴类型工件。
③TMG-TB标准配置伺服驱动液压尾顶尖，可以任意编程控制调整尾顶尖的行程。
④TMG-TB标准配置伺服动力刀塔，可以针对工件进行外圆，端面打孔及车、铣加工。
⑤TMG-TBY系列可选择配置刀塔Y轴，进行更复杂的工件车铣复合加工。
⑥TMG-SBY系列,可选择配置副主轴, 可针对工件正反面加工,做到一次装夹全部完成。

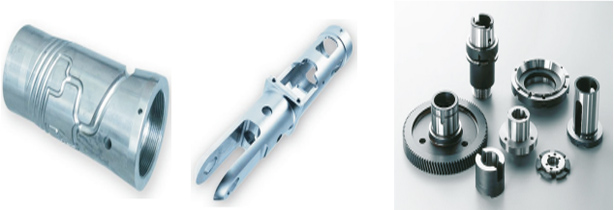

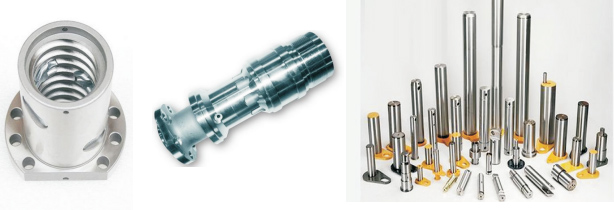

液压阀芯系列零件&丝杆螺母系列零件
新能源汽车/医疗/接插件零件
技术参数
数控系统多轴中心带两个主轴、两个外圆沙轮、一个刀塔C 轴、Y 轴和驱动工具驱动工具
产品型号
TMN-42型
TMN-52型
行程X1轴：
135 mm (5.3 in)
135 mm (5.3 in)
行程 Z1 轴：
470 mm
470mm
行程 X2 轴：
190mm
190mm
行程 Z2 轴：
420mm
420mm
行程 Y 轴：
±50 mm
±50 mm
行程 B 轴：
±270mm
±270mm
最大转弯直径（上沙轮）：
Ø450 mm
Ø450 mm
最大转弯直径（下刀塔）：
Ø175 mm
Ø175 mm
最大车削长度：
470mm
470mm
通孔直径（左主轴）：
Ø42 mm
Ø52 mm
通孔直径（右主轴）：
Ø30 mm (1.6 in)
Ø30 mm (1.6 in)
卡盘尺寸：
Ø150 mm (8 in / 5 in)
Ø150 mm (8 in / 5 in)
速度
4500rpm
4500rpm
功率：
7.5/11 kW (20/15 Hp)
7.5/11 kW (20/15 Hp)
扭矩：
116/93 Nm (86/69 ft – lbs)
116/93 Nm (86/69 ft – lbs)
刀柄：
25mmX25mm
25mmX25mm
2个外圆沙轮：
2 xTurret - Live 2 x 外圆沙轮 - 现场Φ220mm
2 xTurret - Live 2 x 外圆沙轮 - 现场Φ220mm
镗杆直径：
Φ25
Φ25
旋转工具速度：
6000 rpm
6000 rpm
旋转工具功率：
3.7 kW
3.7 kW
旋转工具扭矩：
23.5Nm
23.5Nm
