TBX42-500SMCY
双主轴+双刀塔+Y轴 车铣复合中心
机床亮点
您的受益之处
1. 机床Z轴导轨承重加强筋板厚度在30mm，由导轨安装面直插底部，确保机床稳定性，可持续保证机床整体刚性及超精密精度。
2. 采用HT300整体铸造而成，经过二次回火失效处理，使机床结构内部更加稳定，有效保持机床的高精度。
3. 工作主轴采用皮带驱动，扭矩高
4. 已经包含： 三菱触摸屏
模块化机床设计
TBX -42/500SMCY系列是对现有加工解决方案进一步开发所获得的成果。此新型走心机车床应用灵活，具有个性化装备，不仅可用于单件和小批量制造，而且也能用于大批量生产。在无数设计细节中都充分体现出了数十年所积累的专业技能，如：在主主轴上方的面板上有一个开口，确保使用长镗杆时不会发生碰撞。
技术参数

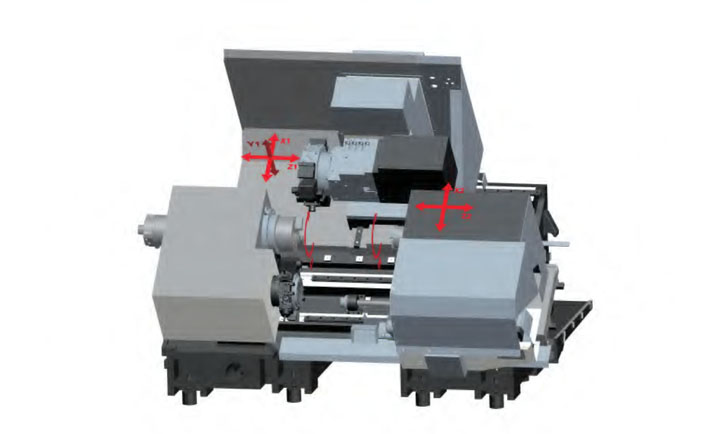

数控系统多轴中心带两个主轴、1个刀塔、C 轴、Y 轴和驱动工具
产品型号
TBX42-500SMCY
TBX52-500SMCY
行程范围
行程X1轴：
230 mm
230 mm
行程 Z1 轴：
500 mm
500 mm
行程 X2 轴：
120 mm
120 mm
行程 Z2 轴：
220mm
220mm
行程 Z3 轴：
210 mm
210mm
行程 Y1 轴：
±50 mm
±50 mm
最大转弯直径（上刀塔）：
Ø230 mm
Φ230mm
最大车削长度：
500 mm
500mm
通孔直径（左主轴）：
Ø42 mm
Ø52 mm
棒材直径（右主轴）：
Ø30 mm
Ø30 mm
速度
5000rpm
4500rpm
功率：
7.5kW (2:1减速比)
11 kW (2:1减速比)
扭矩：
130 Nm
190 Nm
刀柄：
上刀塔BMT-55/12T（下刀塔BMT-40/12T）
刀塔刀具数量：
12-24/Turret - Live
12-24/Turret - Live
镗杆直径：
ER32
ER32
旋转工具速度：
6000 rpm
6000 rpm
旋转工具主轴功率：
2.2kW
2.2kW
旋转工具扭矩：
19Nm
19Nm
机床重量：
6800kg
6800kg
