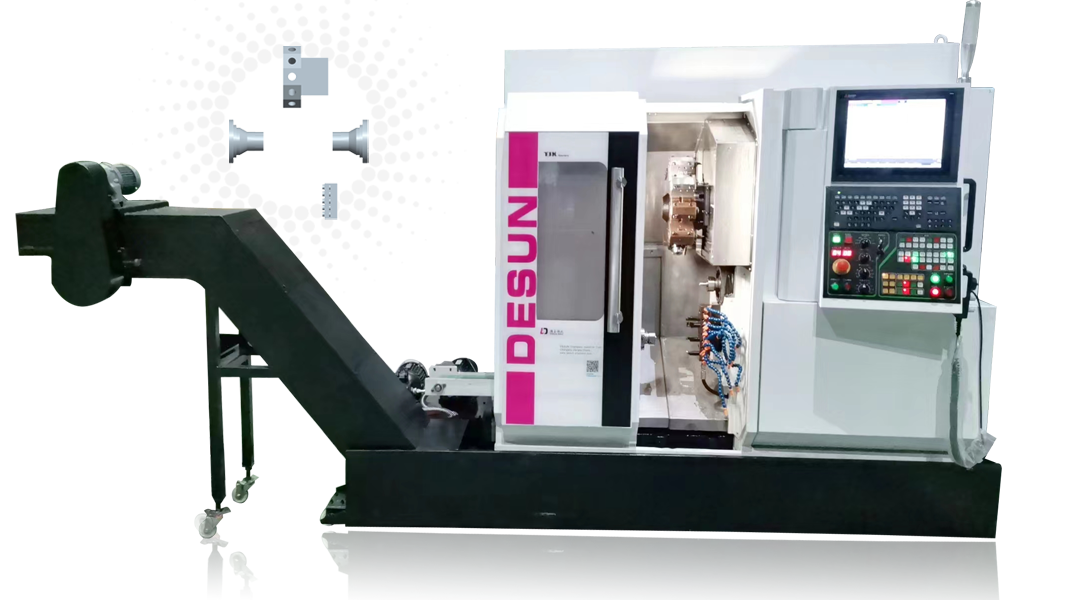

TJX-20
双主轴 + 单刀塔 + Y轴
机床亮点
您的受益之处
1.机床采用双主轴，双C轴，单刀塔，单Y轴，功能强大，性能卓越，机床的功能极其强大.
2. 因为机床稳定性及钢性好, 使用刀具寿命长, 比如刀具寿命比较早期机床提高到38%。
3. X轴丝杆直径达到40mm,在长期高速运行下，大直径丝杆保证机床精密度和使用寿命
4. 采用P级的35mm滚柱导轨,确保机床长期高效率重切削加工任务
5. TJX全系列机床采用电主轴驱动，响应速度快，故障率低，容易维护保养。
6. 标准配置40Bar的高压系统，保证机床在加工深孔时，可以轻松应对。
7.全自动接料手标准配置，使加工任务完成后，由接料手自动取出来放在成品箱内。真正的无人化加工。
8. 择双主轴、双刀塔、双Y轴、配置，使机床加工效率翻翻
高效率加工走心机
TJX系列是德上公司推出的一款主轴移动型-走心机，主要针对小零件加工开发出来的一款高效率加工机床，主要针对细长轴类型工件加工，该机床的推出填补德上公司没有长轴类产品的解决方案。TJX走心机面对市场主要面对细长轴类加工客户细分市场，TJX走心机强调机床高刚性，高精密的
车铣复合加工。解决以往走心机刚性普偏刚性不足问题，TJX系列其高稳定性加工受到广泛客户的的称赞。
TLX系列是我们定位中端量产型机床, 灵活性配置适合不同规模、不同行业企业使用，专注于长轴类小零件加工， 利用棒料机连线加工提高效率 ，TJX作为拥有2个主轴1个刀塔+Y轴的的全新的创新设计方案，无论高效率加工, 或者是重切削加工 ,TJX均能应付自如 !保证机床的高刚性，包括良好的动态响应和高强度底座吸震性，同时带来的还有刀具寿命延长,提升零件的表面光洁度，降低了工件节拍和加工时间.
TLX系列是我们定位中端量产型机床, 灵活性配置适合不同规模、不同行业企业使用，专注于长轴类小零件加工， 利用棒料机连线加工提高效率 ，TJX作为拥有2个主轴1个刀塔+Y轴的的全新的创新设计方案，无论高效率加工, 或者是重切削加工 ,TJX均能应付自如 !保证机床的高刚性，包括良好的动态响应和高强度底座吸震性，同时带来的还有刀具寿命延长,提升零件的表面光洁度，降低了工件节拍和加工时间.
机床设计理念
1.TJX系列是德上精机旗下走心机型号，涵盖市场100%的走心机车床市场需求。
2.棒料直径, 标准配置Φ20mm / Φ30mm / Φ42mm之间,根据主轴大小不同。
3.TJX-20/32/42系列采用BMT-40-24T伺服动力刀塔，单个刀塔可以安装24把不同刀具。
4.选择采用双伺服动力刀塔，两个刀塔最大可以安装60把刀具。
5.高质量，高效率的背部加工，减少多次装夹带来工件精度损失。
6.高速度移动，TJX-20/30/42快速移动45米，（TJX-20/32/42均可以可以选择配置同步扶嘴)
7.双主轴同期旋转对接，双C轴快速旋转定位，高刚性铣削加工是TJX的标准配置功能。
8.DESUN德上精机标准搭配日本三菱M80的系统，支持五轴以外的所有超精密车铣加工功能。
机床设计考虑
机床的高钢性，是决定这台机床的后期应用精度的关键，德上工程师们在研发机床时首先考虑铸铁材料应用，铸铁内部结构设计保证机床在后期高速度加工时，不容易热变形，机床震动也是影响产品尺寸主要原因，在研发中，工程师们充分考虑机床后期应用场景，尽可能把不利因素考虑汇总并且给予重视，TJX系列机床高精密，高稳定性的优秀表现, 完美体现了德上工程师们在前期设计考虑！机床设计
TJX系列利用先进的有限元技术分析，经过反复验证，在实现很高的钢性同时，实现机身轻量化。本机型全部采用滚柱导轨,与传统滚珠导轨相比较, 滚柱导轨具有相对负载的弹性量更加小的优异特性,在滑动单元中通过组装数量重多的滚柱体,可实现比较滚珠导轨几倍的刚性。正交Y轴，利用其直进特性和高速度进给，可实现高效加工，另外利用具有优异钢性的构造,实现与加工中心相同甚至更加高的加工精度。作为超出车铣复合中心范畴的新型复合加工机，拥有优异的车铣加工能力。
冷热机解决方案
TJX系列采用棒材料20mm及32mm型 ,全部实现全部电主轴，主轴恒温采用专用锭子油冷却主轴，保证主轴在高速旋时轴身充分冷却，热伸长得到有效控制同样在切削液温度同样是我们关注的对象，因为切削液温度持续上升，同样会影响工件尺寸品质变化的主要原因之一，通过冷却液热量得到有效排放和改善 ，才能实现持续稳定的高精度加工，TJX系列可以同时针对主轴和切削液进行冷却管理,有效拉近和降低机床和工厂空间温度差距，缩短冷热机变化时间，提高产品合格率,并且达到生产高质量工件是我们一直在努力方向。
1. 电器柜空调,TJX标准全系列配置电器柜空调, 保证.电器,驱动器在一个恒温环境下长期稳定工作.
2. 切削液空调,TJX系列全系列标准配置切削液空调,针对于切削液恒温, 使工件加工不会因为切削液温度变化而变化(Option)。
3. 主轴油冷机空调, TJX系列全系列标准配置主轴油冷却空调,保证主轴在长时间工作下,主轴温度保持在合理状态, 提高主轴精密度。
4. 液压站标准配置吸油(出油)过滤器, 回油过滤器,在机床运行时间过长,液压油在循环时,因为机器正常磨损,液压油混入废铁宵时, 通过过滤器很好保护液压站泵浦.
5. 液压油管升级，从原来的橡胶管升级为镀锌钢管，保证机床多年后仍然保持油管不会老化。
6. 可配置40Bar的高压系统，保证机床在加工深孔时，可以轻松应对（Option)。
技术参数
数控系统多轴中心带两个主轴、1个刀塔、C 轴、Y 轴和驱动工具
产品型号
TJX-20型
TJX-32型
TJX-42型
行程X1轴：
120mm
120mm
120mm
行程z1轴：
185mm
185mm
185mm
行程x2轴：
302mm
302mm
302mm
行程z2轴：
197mm
197mm
197mm
行程 Y 轴：
±40 mm
±40 mm
±40 mm
行程 B 轴：
343mm
343mm
343mm
最大转弯直径（上刀塔）：
Ø320 mm
Ø320 mm
Ø320 mm
最大转弯直径（下排刀刀位）:
9pcs
7pcs
24pcs
最大车削长度：
195
195
195
通孔直径（左主轴）:
Ø20 mm
Ø32 mm
Ø42 mm
通孔直径（右主轴）:
Ø20 mm
Ø32 mm
Ø42 mm
夹具尺寸:
Ø20 mm
Ø32 mm
Ø42 mm
速度:
12000rpm
8000rpm
6000rpm
功率:
2.2kw/3.7kw
7.5kw
15kw
扭矩:
23.5/8Nm
75/25 Nm
105/48 Nm
刀柄:
16x16mm
16x16mm
20x20mm
刀塔站：
BMT-40-24T
BMT-40-24T
BMT-45-24T
镗杆直径：
Φ16
Φ16
Φ16
旋转工具速度：
6000 rpm
6000 rpm
6000 rpm
旋转工具功率：
0.75kw/2.2kw
0.75kw/2.2kw
3.7kw
旋转工具扭矩：
15.5Nm
15.5Nm
23.5Nm
